Description

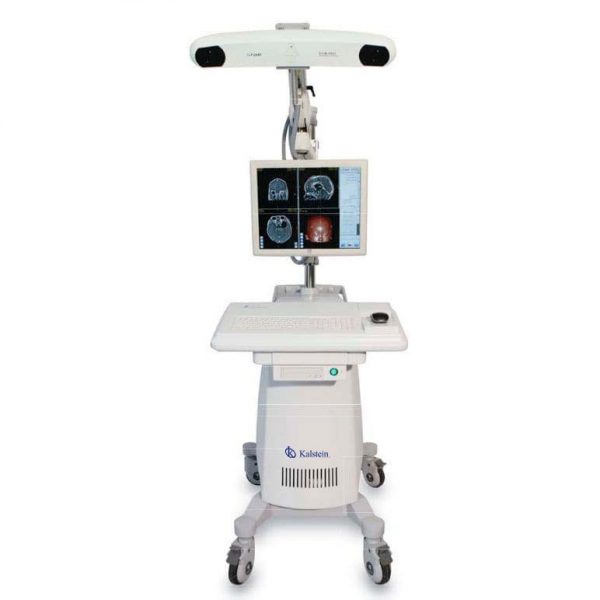

Le Système de Navigation Chirurgicale YR02143 est une innovation médicale avancée qui utilise la technologie électromagnétique assistée par ordinateur pour optimiser la précision chirurgicale. Ce dispositif est idéal pour la visualisation, la planification et la navigation chirurgicales, limitant ainsi les traumatismes iatrogéniques sur les tissus cérébraux environnants pendant les procédures crâniennes complexes telles que les interventions en neurologie crânienne et en chirurgie ORL. Son système de suivi optique de pointe assure une précision remarquable, offrant aux chirurgiens une résolution spatiale exceptionnelle de 1,0 mm.
Prix sur le Marché
Les systèmes de navigation chirurgicale tels que le YR02143 présentent une gamme de prix diversifiée sur le marché, allant généralement de 344,500 USD à 345,800 USD. Ces prix incluent souvent les fonctionnalités avancées et l’intégration logicielle qui garantissent leur haute performance dans le domaine médical.
Questions Fréquentes
Q : Quelles sont les modalités de navigation offertes par le système YR02143 ?
A : Le système offre quatre modes de navigation, permettant une surveillance complète du processus chirurgical.
Q : Peut-on utiliser le système avec des données d’imagerie spécifiques ?
A : Oui, le système accepte les images DICOM ainsi que celles capturées via CT, C-arm, IRM et IRMf.
Avantages et Inconvénients
Le YR02143 est réputé pour sa précision et sa fiabilité, réduisant les risques de complications chirurgicales. Toutefois, sa technologie avancée peut nécessiter une formation et un entretien approfondis pour garantir des performances optimales.
Utilisation du Produit sur le Terrain
Dans la pratique, le YR02143 est utilisé pour des chirurgies complexes où une navigation précise est cruciale. Les chirurgiens peuvent quantifier la taille et la position des lésions et définir scientifiquement l’approche chirurgicale adéquate.
Recommandations
Pour tirer le meilleur parti du YR02143, il est conseillé de suivre une formation appropriée sur ses fonctionnalités et d’assurer une maintenance régulière de l’équipement. De plus, rejoindre la plateforme Kalstein Plus offre la possibilité de demander une cotation ou de générer automatiquement une cotation personnalisée.
Caractéristiques
- Système de suivi optique avec une résolution spatiale de 1,0 mm.
- Prise en charge complète des images DICOM, CT, IRM.
- Logiciel intelligent pour calibrer les changements anatomiques.
- Système adaptable avec des moniteurs tactiles ou des souris chirurgicales.
Spécifications Techniques
| Modèle | YR02143 | ||
| Composant | Quantité | La description | |
| Système de suivi optique | |||
| Système de suivi NDI | 1 jeu | Suivre la position et l’orientation 3D des marqueurs actifs ou passifs fixés aux outils chirurgicaux | |
| Station de gestion des images | |||
| Système d’ordinateur | 1 jeu | Pour la fusion d’images 2D et la reconstruction 3D, système de navigation | |
| Écran tactile | 1 pièce | 19 *, résolution 1280 x 1024, qualité médicale et sanitaire | |
| Progiciel | 1 jeu | Ensemble de base (fusion d’images, planification chirurgicale et navigation, gestion des données) | |
| Logiciel version 1 | 1 pièce | Module de navigation diffusion-tenseur-images | |
| Version logicielle 2 | 1 pièce | Module de navigation Aiguille-Aspiration-Biospy | |
| Voiture mobile | |||
| Chariot de support à 4 roues | 1 pièce | Pour prendre en charge le système de suivi optique et le poste de travail de gestion des images | |
| Outils chirurgicaux | |||
| Sonde de navigation | 2 pièces | Pour aider le système de mesure optique à suivre le mouvement | |
| Sonde microscopique | 1 pièce | Pour aider le système de mesure optique à suivre le mouvement | |
| Marqueur actif | 6 morceaux | Pour aider à reconnaître rapidement les structures anatomiques critiques. | |
| Sphère réfléchissante passive | 10 morceaux | Pour refléter le laser infrarouge pour les caméras (dans le système de suivi optique) pour capturer | |
| Cadre | 2 pièces | Pour localiser la sphère réfléchissante passive avec 4 broches | |
| Bras articulé | 1 pièce | Tenir le cadre de référence | |
| Adaptateur de serrage | 2 pièces | Pour l’adaptation d’un autre instrument (comme l’aiguille cérébrale pendant la navigation) | |
| Pédale | 1 pièce | Pour vous aider à vous inscrire et à naviguer | |
| Spécification de l’écran tactile | |||
| Couleur du boîtier/de la lunette | Beige | Mini VGA D-sub 15 broches ; DVI-D | Mini VGA D-sub 15 broches ; DVI-D |
|
Affichage
|
Sixe : 19,0 pouces en diagonale, TFT à matrice active | Horizontale : 31,5-80 kHz | Horizontale : 31,5-80 kHz |
| Format d’image : 5 ; 4 | Verticale : 56,3-75 Hz | Verticale : 56,3-75 Hz | |
|
Zone d’affichage utile
|
Horizontale : 14,82″ (376,32mm) | Type : 100-240 VCA, 50-60 Hz | Type : 100-240 VCA, 50-60 Hz |
| Verticale : 11,85″ (301,06 mm) | Alimentation d’entrée CC interne | Alimentation d’entrée CC interne | |
|
Dimensions du moniteur
|
Largeur : 429mm (16.9″) | Tension d’entrée CC (ligne): 12V 3.6V | Tension d’entrée CC (ligne): 12V 3.6V |
| Hauteur (support compris) : 15,21″ (386 mm) | 48 W max. | 48 W max. | |
| Profondeur (y compris la base) | En fonctionnement; 0°C à 40°C | En fonctionnement; 0°C à 40°C | |
| Résolution native (facultatif) | 1280 x 1024 à 60/70/75 Hz | Stockage : -20°C à 60°C | Stockage : -20°C à 60°C |
| Autres résolutions prises en charge | 1280 x 960 / 1024 x 768 en Hz | Fonctionnement : 20 % -80 % | Fonctionnement : 20 % -80 % |
| Couleurs | 16,7 millions | Stockage : 10 % -90 % | Stockage : 10 % -90 % |
|
Luminosité
|
Panneau LCD : 300 cd/m2 | Réel : 17,66 lb. (8 kg) | Réel : 17,66 lb. (8 kg) |
| Avec AccuTouch : 246 cd/m2 | Expédition : 25,10 livres (11,84) | Expédition : 25,10 livres (11,84) | |
| Avec IntellTouch : 276 cd/m2 | 3 années | 3 années | |
| Temps de réponse | 20 ms (typique) | Typique 40 000 heures à mi-luminosité | Typique 40 000 heures à mi-luminosité |
| Angle de vue | Horizontale (gauche/droite) : 89°/89° | MTBF ; 50 000 heures démontrées | MTBF ; 50 000 heures démontrées |
| (Typique, du centre) | Verticale (haut/bas) : 89°/89° | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine | UL, Cul, fcc, ic, ce, RoHS Chine, marque S Argentine |
| Rapport de contraste | 1300 : 1 (typique) | Deux haut-parleurs watt/canal situés dans la tête d’affichage | Deux haut-parleurs watt/canal situés dans la tête d’affichage |
| Format vidéo d’entrée | Analogique : (aucune carte vidéo nécessaire) | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation | Verrouillages OSD pour les commandes de l’utilisateur et de l’alimentation |
|
Format de synchronisation d’entrée
|
Séparer horizontalement et verticalement | Les extras OSD incluent le volume, les aigus, les basses, la balance | Les extras OSD incluent le volume, les aigus, les basses, la balance |
| Synchronisation, synchronisation composée et | Langue OSD (anglais, chinois, espagnol, français) | Langue OSD (anglais, chinois, espagnol, français) | |
| Synchronisation en vert | Réceptacle de verrouillage de sécurité | Réceptacle de verrouillage de sécurité | |
