Es un equipo electrónico médico con una larga trayectoria en la que han permitido un gran avance en el campo de la medicina que captura la actividad cardíaca del paciente, el cual registra cualquier daño, señal, la existencia de palpitaciones anormales, tamaño del corazón y posición de sus cámaras, además los efectos causados por los fármacos o ciertos dispositivos que controlan el corazón (maracapasos).
El trabajo del electrocardiógrafo, como equipo de diagnóstico clínico, se basa en la instalación de una serie de electrodos en la superficie de la piel del paciente a nivel de la región torácica y extremidades. El resultado de dicho análisis es un documento que registra los datos llamados electrocardiograma.
Mediante éste estudio, se puede vigilar las enfermedades del corazón, tales como: Latidos cardíacos irregulares (arritmia), obstrucción de arterias, daño al corazón, insuficiencia cardíaca, ataque al corazón. Estos equipos, se usan en ambulancias, salas de emergencias y hospitales para diagnosticar un ataque al corazón, a veces, se incluye en un examen de rutina de adultos de mediana edad o mayores porque el riesgo de enfermedad cardíaca aumenta con la edad.
Partes del Electrocardiógrafo
A continuación vamos a ver las partes de este instrumento para realizar electrocardiogramas.
- Amplificador de biopotenciales: está compuesto por cinco partes, las cuales son: Circuito de protección, señal de calibración, preamplificador, circuito de aislamiento y amplificador manejador.
- Registro de pierna derecha: está formada por una tierra que activada por la pierna, controla los voltajes que recibe el paciente y de esta manera aumentar la seguridad.
- Módulo de Derivaciones: es un sistema amplificado de biopotenciales que recibe la señal de los electrodos por medio de las resistencias, logrando la derivación de interés.
- Almacenamiento de Señal: Ésta guarda los registros de los datos de cada paciente y almacena la señal antes de imprimir por medio de un teclado digital.
- Microcontrolador: controla cada uno de los procedimientos que realiza el electrocardiógrafo. El personal médico encargado tiene varios modos de operación con procedimientos predeterminados. Un ejemplo sería poder registrar doce derivaciones con cuatro latidos en cada una o por segmentos de tiempo fijados.
- Registrador: mediante la señal enviada por los electrodos, el equipo permite dar un resultado impreso elaborado con plumillas y papel térmico continuo.
Cómo usa el Electrocardiógrafo
Mediante señales electrónicas específicas recibidas por éste equipo, el personal médico puede interpretar el diagnóstico de forma menos invasiva posible, el cual detecta cualquier anomalía cardíaca. El detalle está en obtener las bioseñales del cuerpo del paciente mediante etapas principales:
- Identificar la variable física a medir, ésta por el estudio del electrocardiograma permite medir cómo influyen los iones en las células cardiacas para producir la contracción y relajación del músculo, ubicadas en el pecho del paciente.
- Sensor o traductor, permite convertir a través de señales químicas, el flujo de iones en el músculo cardíaco en una corriente eléctrica.
- Pre amplificación, incrementa la magnitud de la señal.
- Filtración, digitalización y transformación, es la transformación de señales análogas físicas del cuerpo y las señales digitales modernas manejadas por sistemas de computación, obtenida y transformada a partir de señales digitales visualizadas en un disco, para ser almacenada y enviada.
Para el uso de éste equipo, los riesgos son mínimos, el cual el paciente puede sentir ansiedad, irritabilidad leve en la piel causado por los electrodos. No hay ningún riesgo de descarga eléctrica. El electrocardiógrafo, no envía ninguna electricidad al cuerpo. Sólo registra la electricidad.
Electrocardiógrafo en KALSTEIN

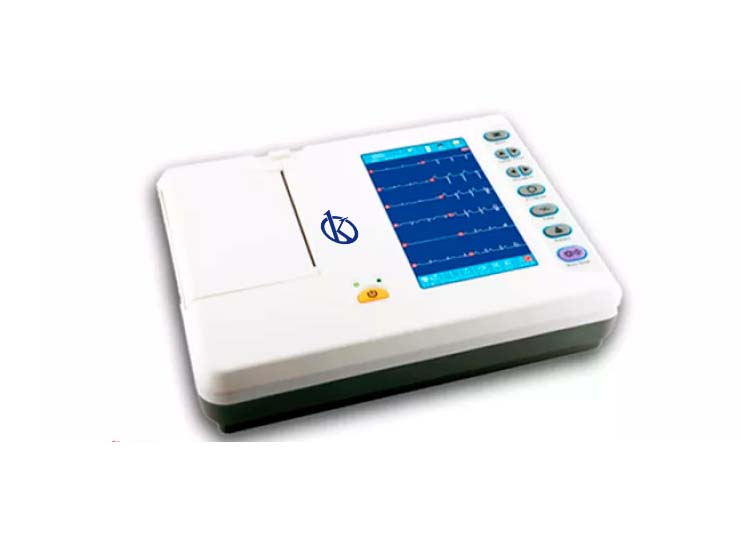

En Kalstein contamos con los diferentes equipos con la mejor tecnología médica en el mercado. Además, contamos con los mejores electrocardiógrafos, como es la máquina de ECG de 12 canales, que permite recopilar señales de ECG de 12 derivaciones simultáneamente e imprimir formas de onda de ECG con un sistema de impresión térmica. El electrocardiograma se usa comúnmente para detectar ritmos cardíacos anormales y para investigar la causa de los dolores en el pecho. Un electrocardiograma registra la actividad eléctrica del corazón. El corazón produce pequeños impulsos eléctricos que se propagan a través del músculo cardíaco para hacer que el corazón se contraiga. Estos impulsos pueden ser detectados por la máquina de ECG.
Ofrecemos equipos con modelo a YR, pantalla táctil de 7”, modo de grabación y sistema de impresión térmica. Para una mejor especificación, visítanos AQUI
