Le microscope pétrographique, également connu sous le nom de microscope polarisant, est un équipement conçu pour être utilisé dans les laboratoires de géologie, qui permet de déterminer les propriétés optiques, la caractérisation des minéraux, l’analyse des textures et des relations entre les minéraux et la classification des roches.
Cet équipement est composé de systèmes oculaires convergents pour l’étude des échantillons, de sorte qu’il forme une image réelle de celui-ci, situé à moins de distance de l’objectif que la distance focale de celui-ci, de manière à permettre d’afficher une image virtuelle encore plus augmentée, dans une position sous la platine du microscope.
De même, l’équipement est composé d’un système de polarisation de la lumière ; la platine porte-échantillon est rotative ; les compensateurs (lambda et coin de quartz) et la lentille de Bertrand. En outre, il possède deux filtres polarisants (ou nicoles), placés sous l’échantillon, dans le système d’éclairage, et le second entre l’échantillon et l’oculaire.
Système d’éclairage du microscope pétrographique
Il s’agit d’un ensemble de mécanismes qui orientent la lumière vers l’objet d’étude, pour améliorer la perception de l’échantillon. Celui-ci est situé au bas du statif. Ce système est mobile, de sorte qu’il permet d’approcher ou d’éloigner la platine pour un meilleur contrôle de l’éclairage.
Il est composé de :
- Lampe : il est de type halogène, et est situé à l’arrière du statif.
- Diaphragme de champ : Contrôle la quantité de lumière qui arrive dans le système de condensateurs et est placé à la base du statif.
- Filtre bleu : il est en verre bleu et améliore la dominante jaune de la lumière de la lampe.
- Polarisateur : permet de contrôler l’orientation préférée de la vibration lumineuse, orientée E-O (gauche-droite). Il est interposé sur le chemin de la lumière et peut être tourné pour l’ajuster dans sa position correcte.
- Diaphragme : contrôle la quantité de lumière, en modifiant le diamètre du faisceau, de sorte qu’en le fermant on donne un meilleur contraste à l’image de l’échantillon.
- 1er condensateur, lentilles de condensation fixes (inférieures). Ils sont situés sur le polarisateur et concentrent la lumière de la lampe sur l’échantillon.
- 2ème condensateur, lentilles de condensation supérieures. Il est situé au sommet du système d’éclairage. Elle est très puissante, peut être enlevée ou placée à volonté et la lumière forme un faisceau de conique (lumière convergente ou conoscopique), qui est utilisé dans les cas où un renforcement de l’éclairage est nécessaire (avec des objectifs beaucoup plus élevés), ou bien pour déterminer les signes optiques.
En conséquence, l’éclairage doit être mesuré de manière à ne pas être ni excessif ni très bas, car cela provoquerait des changements dans les couleurs observées, et causerait des problèmes de fatigue de la vue.
Types d’utilisation du microscope pétrographique
Le type d’utilisation du polariseur conduit à trois méthodes d’analyse différentes, dont la minéralogie et la pétrographie, qui sont les deux sciences qui utilisent le plus ce type d’outils. Dans ces domaines, il est en effet possible d’encadrer certaines propriétés importantes des minéraux, de sorte que le microscope polarisant reste un moyen privilégié pour avoir des résultats, qui autrement seraient atteints avec des analyses plus complexes.
Actuellement, alors que la minéralogie utilise le microscope polarisant à basse fréquence (en raison de la diffusion de moyens d’analyse plus puissants, plus précis et plus rapides), en pétrographie ce type d’étude reste basique, et permet d’obtenir d’excellents résultats. Seuls des minéraux transparents (ou des échantillons en général) peuvent être étudiés, c’est-à-dire qu’ils sont laissés passer par la lumière. Dans le cas contraire, les minéraux opaques créeraient une silhouette complètement noire en raison de l’impossibilité de se laisser traverser par la lumière.

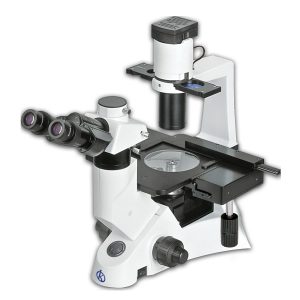

Microscope de marque Kalstein
Chez Kalstein, nous fabriquons des équipements de laboratoire d’excellente technologie, formés pour répondre aux exigences de nos clients. Dans ce cas, nous vous offrons les Microscopes, appartenant aux modèles YR, avec des caractéristiques générales très attrayantes, telles que ; Système optique Système optique infini. Tête d’affichage. Tête trinoculaire Seidentopf inclinée à 30 °, Interpupilary 48-75mm, Plan oculaire EW 10 X / 22, Plan oculaire avec échelle en croix, plan oculaire avec croix, plan oculaire avec grille. Compensateur optique. Plat rouge de premier ordre. Cale de quartz.
Nous sommes des fabricants et nous avons les meilleurs conseils, pour rendre votre achat idéal et à des prix excellents. Pour plus d’informations, visitez notre page ICI
